.jpg)
輕鋼別墅外牆保溫有甚麼好的材料和方法？
聚氨酯材料是新一代比較受歡迎的保溫材料，輕鋼別墅外牆保溫通常有噴塗和澆築兩種施工方式。

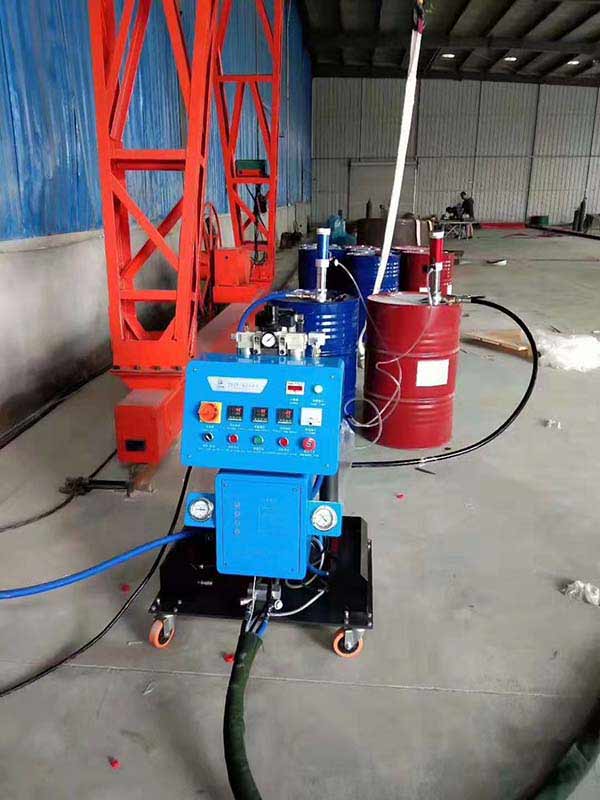

聚氨酯硬泡是成型前兩種液體。成型時，兩種液體通過聚氨酯噴塗設備混合成固體原料，施工成型方法是移動的。只要不是粉碎的聚氨酯硬泡自硬皮，施工週期不苛刻，這也是一個很好的外牆保溫施工系統，但在現場施工中，槍手的技術要求很高，但由於熟練工人的短缺，會阻礙大範圍的推廣和應用。
這裡必須指出的是，聚氨酯噴塗機的產品的優點是：沒有接頭和良好的整體性能。對於平頂，保溫、防水功能優於聚氨酯板。建築聚氨酯外牆保溫材料的性能指標，建築聚氨酯外牆保溫材料的切割精度較高，厚度誤差為0.5mm，保證了成品表面的光潔度。
輕鋼別墅建築聚氨酯外牆保溫材料泡沫細密，氣泡孔均勻。重量輕，可降低成品自重，比傳統產品低30-60%。
今天，我想介紹輕鋼別墅建築聚氨酯外牆保溫材料的性能指標：
建築聚氨酯外牆保溫材料的主要性能指標是：密度：(kg/m)40≤60；抗壓強度：(kg/cm2)2.0≤2.7；封閉率：%GT；93；吸水率：LE；3；導熱系數：W≤m.Kle0.025；尺寸穩定性：LE；1.5；操作溫度：℃-196℃120℃；氧指數：GE；體積密度範圍：(4060 kg/m3)；長度範圍：0.5m~4m；寬度範圍：0.5m~1.2m；厚度範圍：20 mm~200 mm。
輕鋼別墅建築聚氨酯外牆保溫材料具有較高的抗壓強度，在製造成品過程中承受很大的壓力。由於建築聚氨酯外牆的保溫材料在切割過程中去除了周圍的表皮，板材的質量一目瞭然，保證了成品的保溫效果。
教您有效地提高輕鋼別墅聚氨酯保溫材料的保溫效果：
1、使用結構胺醚降低導熱系數，提高保溫效果。
2、盡可能降低各種原料和配方中的水分含量，避免因水發泡而導致保溫性能的惡化。
3、主要材料聚醚；與不經過後處理的聚醚相比，產品經嚴格後處理後的泡沫孔更加均勻，氣泡壁較薄，保溫性能明顯優於普通泡沫大孔壁。
4、採用高效無味胺催化劑，有效地調節了發泡-凝膠反應的平衡，使噴霧與凝膠之間的皮變薄，有利於體現蓄冷保溫材料的性能。
影響輕鋼別墅聚氨酯保溫噴塗輸出率的因素：
由於建築的不同效果，設計要求決定了輸出率的基本範圍，保溫節能設計要求也不同，聚氨酯的密度設計要求不同，因此，成品率的設計要求首先看設計要求，例如，設計要求在30kg/立方米的體積密度（芯材料密度），理論上（無損耗）噸產量為33平方米。
如果設計密度為4030kg/立方米，理論產量應為25。根據多年的工程經驗，施工過程中實際損失約為15%和25%，導致成本的增加。
當噴塗厚度影響噴塗聚氨酯硬質泡沫時，噴塗厚度對噴塗質量和成本也有很大影響。由於聚氨酯泡沫的良好的絕熱性，絕緣層的厚度通常不大，通常為2。0～3.5cm時，一次噴塗的厚度不超過1.0cm，以確保噴塗保溫層表面平整度可控制在1.0～1.5cm範圍內。
一次噴塗的厚度過大，難以控制，一次噴塗的厚度過小，絕緣層的密度可能增加，原材料浪費，增加了成本。
